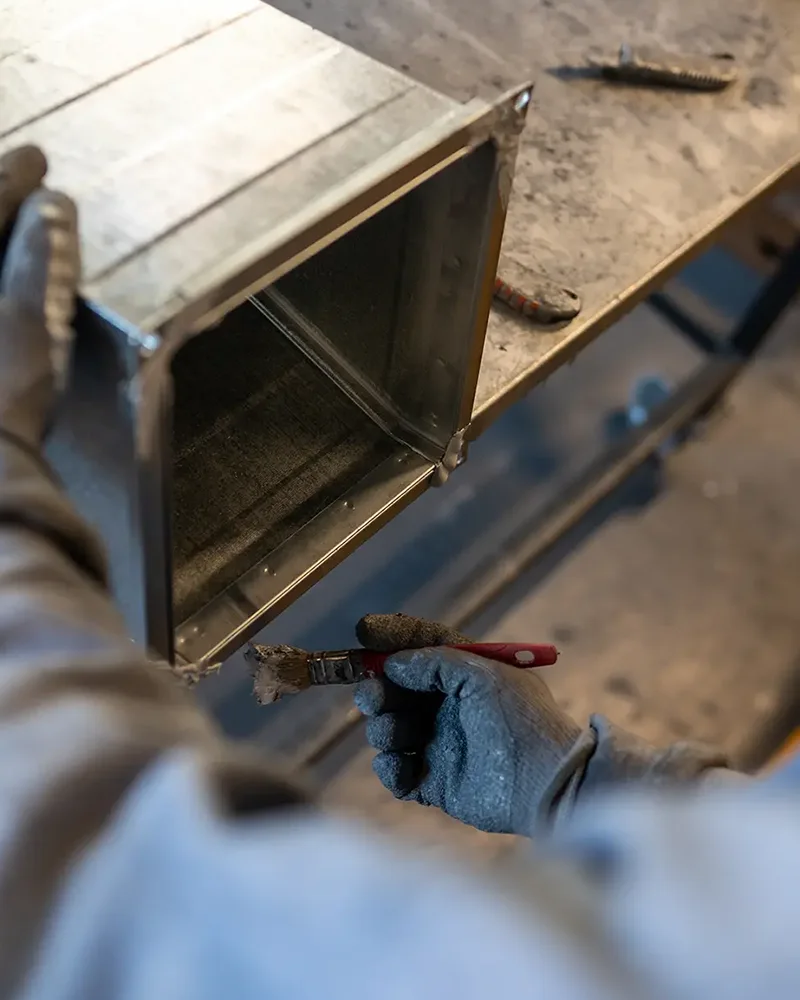

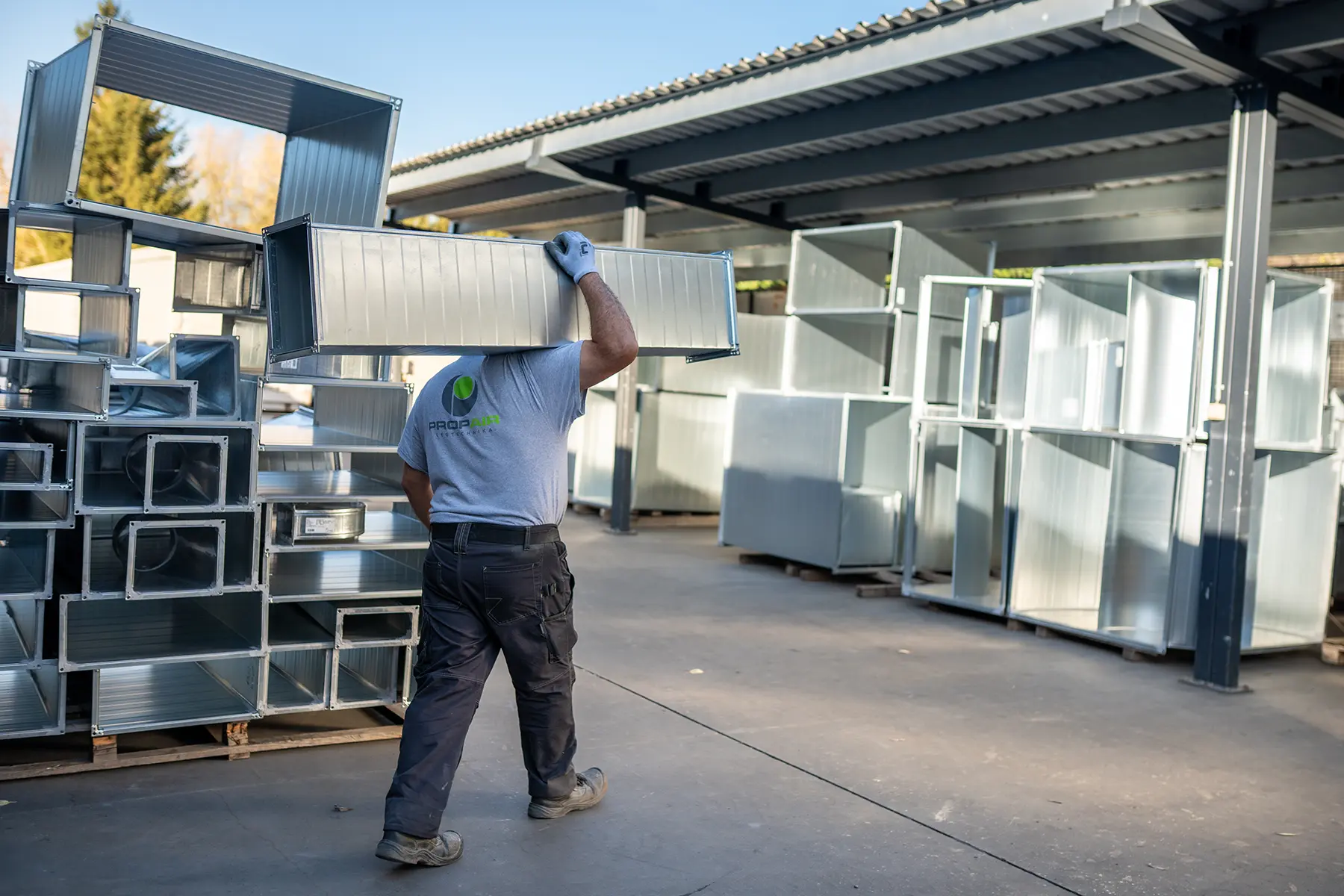

Négyszögletes légcsatorna
A négyszögletes légcsatornák kivállóan alkalmazhatók nagy keresztmetszetben, de remekül alkalmazkodnak az építészeti belső terekhez. Cégünk négyszögletes horganyzott légcsatornái korcolt kivitelben készülnek.
Az ÖNORM M7615 szabvány szerint gyártott egyenes légcsatornák és idomok semleges, mechanikai koptató anyagoktól mentes levegő szállítására szolgál.
Felhasználásuk a légsebesség, légtömörség, lemezvastagság függvényében változik.A légcsatornák és idomok mindkét oldalon tűzi horganyzott lemezből
készülnek. A csatornavégeket MEZ kerettel zárjuk le.
Nagyobb keresztmetszet esetén, ha szükséges kalapprofil merevítést,
vagy horganyzott merevítő csöve(ke)t építünk be, ezzel megelőzve
a légnyomás okozta deformálódást, illetve a szükségtelen
rezgéseket.
Kör keresztmetszetű idomokKör keresztmetszetű idomok
A körkeresztmetszetű idomok olyan szellőzőrendszerek kialakításához használható, ahol SPIKO vagy WESTERFORM csöveket használnak. Ezen idomok átmérőtől függően 0,5 mm – 1,1 mm vastag horganyzott acéllemezből készülnek. Általános gyártási méretük 80 – 800 mm átmérőig terjed. Összeállításuk ponthegesztéssel történik, rögzítésük csőbilincsekkel oldaható meg.
Esővédő fixzsalu
Légkibocsátó vagy légbeszívó nyílások fedésére alkalmas külső falsíkon. Horganyzott acéllamellák vezetik el a rájuk eső csapadékot, hátsó részén madárhálót helyezünk el.
Általános gyártási méretek
Szélesség 200 mm – 1500 mm
Magasság 200 mm – 1500 mm
Alapkivitelben 1500 mm oldalhossz felett osztott kivitelben készül. A termék festett kivitelben is rendelhető!

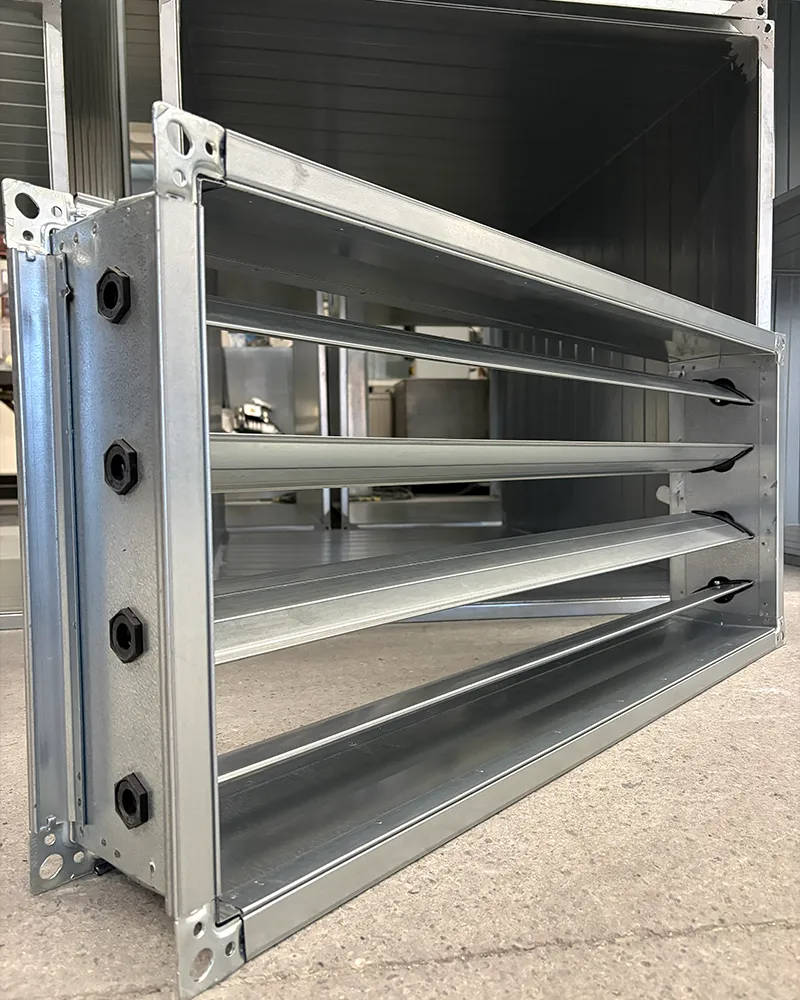

Szabályozó zsalu
Légcsatornába építve mennyiség szabályzásra alkalmas. Légtömör lezárásra nem alkalmas kivitelű.
Általános gyártási méretek
Szélesség 200 mm – 1500 mm
Magasság 200 mm – 1500 mm
Kivitel
ellentétes mozgatású fogaskerekekkel
beépítési hossz: 180 mm
a zsaluház anyaga horganyzott acéllemez
a lamellák üreges kiképzésű, belső bordamerevítésű horganyzott profilból készülnek
alapkivitelben 1700 mm oldalhossz és 1940 mm oldalhossz felett osztott kivitelben készül
Termékismertető

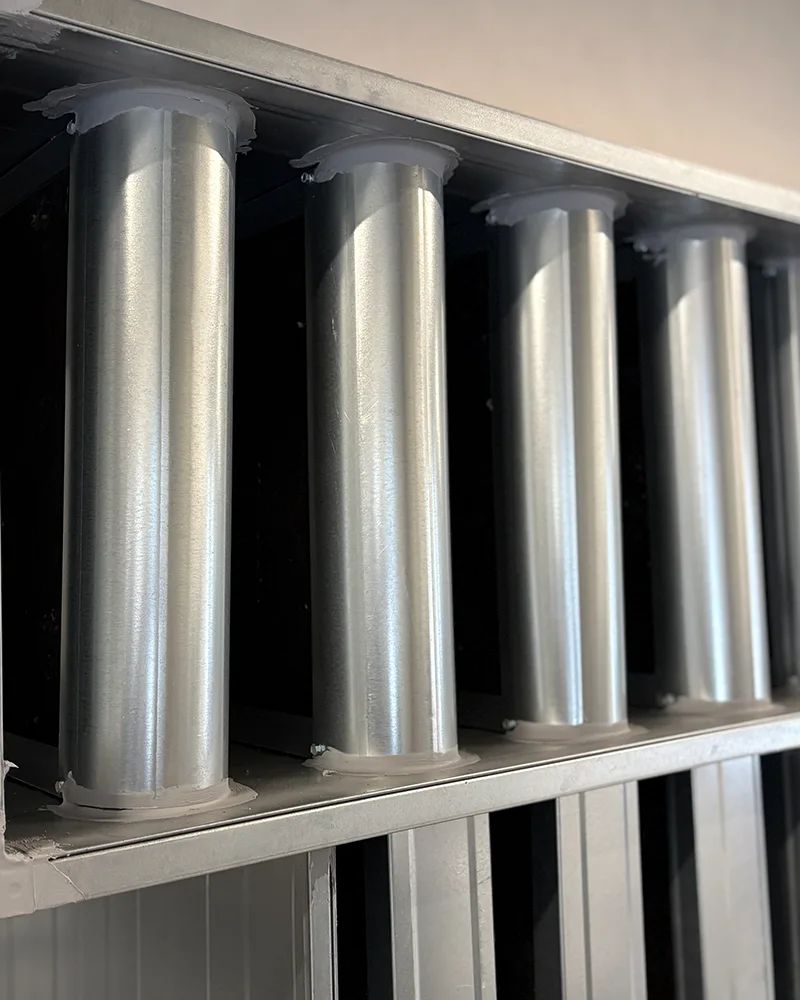

Hangcsillapítók
Négyszögletes egyenes- és könyök hangcsillapító
A négyszögletes keresztmetszetű légcsatornába kulisszák kerülnek elhelyezésre az áramló levegővel párhuzamosan. A hangcsillapító kulisszák keretszerkezetből és keretszerkezetben elhelyezett hangcsillapító anyagból állnak.
Általános gyártási méretek
Szélesség 200 mm – 2000 mm
Magasság 200 mm – 1750 mm
Kivitel
a légcsatorna anyaga horganyzott acéllemez
a hangcsillapító anyag kőzet- vagy üveggyapot
alap kivitelben beltéri, az időjárási körülményektől védett helyen kerülhet beépítésre
a hangcsillapító kulisszák alap kivitelben 50%-os szabad keresztmetszet hagyva kerülnek elhelyezésre, igény szerint a kulisszák számát lehet növelni vagy csökkenteni
Kör keresztmetszetű hangcsillapító
A kör keresztmetszetű légcsatornában a csillapító betét a kerület mentén helyezkedik el.
A nagyobb csillapítás érdekében függőleges kulissza is beépíthető a csőbe.
Általános gyártási méretek
Átmérő 80 mm – 800 mm
Hangelnyelő anyag vastagság 50 mm – 150 mm
Termékismertető

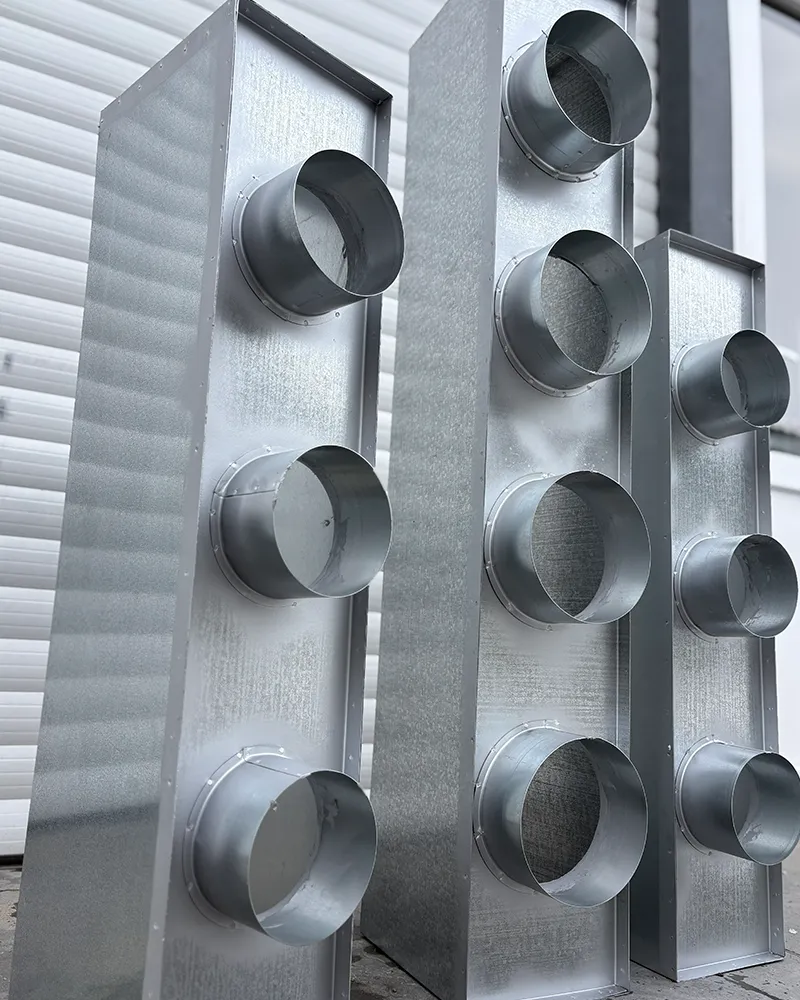

Egyéb légtechnikai elemek
Az általános légcsatorna elemek mellett gyártott egyéb légtechnikai termékek:
fan-coil és anemosztát csatlakozó doboz
lábazati elem
tetőátvezetés
mellékcsatornás szellőző cső
résbefúvó doboz
speciális tetőkifúvó
horganyzott elszívóernyő
rezgéscsillapító
